W procesie Miernik średnicy zewnętrznej

Zwiększona produktywność i obniżone koszty konserwacji to kluczowe elementy procesu przemysłowego. Optymalnym rozwiązaniem jest kontrola obróbki detalu i stanu maszyny w czasie rzeczywistym.

Wyślij zapytanie

Opis

Opis

Ten wskaźnik procesu dla średnicy zewnętrznej jest specjalnie używany do pomiaru średnicy zewnętrznej, co może skutecznie poprawić wydajność i obniżyć koszty konserwacji w procesie pomiarowym. Przyjmuje zasadę pomiaru względnego, porównuje różne wymiary fizyczne między przedmiotem obrabianym a standardowym przedmiotem obrabianym z ustawionymi wartościami i dostarcza szlifierce logiczne sygnały sterujące, aby zapewnić płynną obróbkę. Ma wysoką dokładność pomiaru i jest idealnym systemem pomiarowym online w procesie szlifowania precyzyjnego.

Cechy

Miernik procesu dla średnicy zewnętrznej ma bardzo stabilną wydajność pracy i może utrzymać stabilną dokładność w środowisku z oczywistymi zmianami temperatury. Przyjęliśmy wyższe standardy jakości w produkcji, więc ten sprzęt ma bardziej rygorystyczne tolerancje i nadaje się do bardziej oszczędnej pracy. Ponadto jest wytrzymały i może być używany w trudnych warunkach warsztatowych oraz monitoruje artefakty podczas produkcji, aby zapewnić stałą, wysoką jakość komponentów.

image001_

image005_

Specyfikacja

Konfiguracja	Parametry
Wyświetlacz wzmacniacza	Wyświetlacz cyfrowy
Wartość korekty	Wyświetlacz cyfrowy
I/O	Przekaźnik/izolowany optycznie
Zasilacz	100-110VAC; 200-220próżnia Częstotliwość: 50 Hz
Interfejs wejścia/wyjścia	10-stykowe zaciskane gniazdo wlotowe 16-pinowe prostokątne gniazdo wyjściowe
Przewód interfejsu NC z maszyną	4m
Linia napięcia	3m
Dodatkowa funkcja	Wycofanie (S)/Funkcja pamięci (J)
Wymiar fizyczny	214(W)140(H)172(D) (wysokość gałek nie jest wliczona w cenę)
Zakres zastosowania	Średnica wewnętrzna i zewnętrzna

Specyfikacja techniczna

Struktura	Gabinet
Liczba kanałów	1-2 kanałów (Indukcyjne głowice pomiarowe Air-Gap)
Cykl pomiarowy	Szlifowanie w trakcie procesu
Zakres wyświetlania	plus 500um——-300um
Zakres wartości korekty	Skala 1um plus 59um——-59um 0.5um skala plus 20um——-20um 0.1um skala plus 20um——-20um
Skala korekty	1um,0,5um,0,1um
Rozdzielczość wyświetlacza	0,3 um
Stabilność elektryczna	0,8 um/6 godz
Numer wyjściowego sterowania logicznego	4

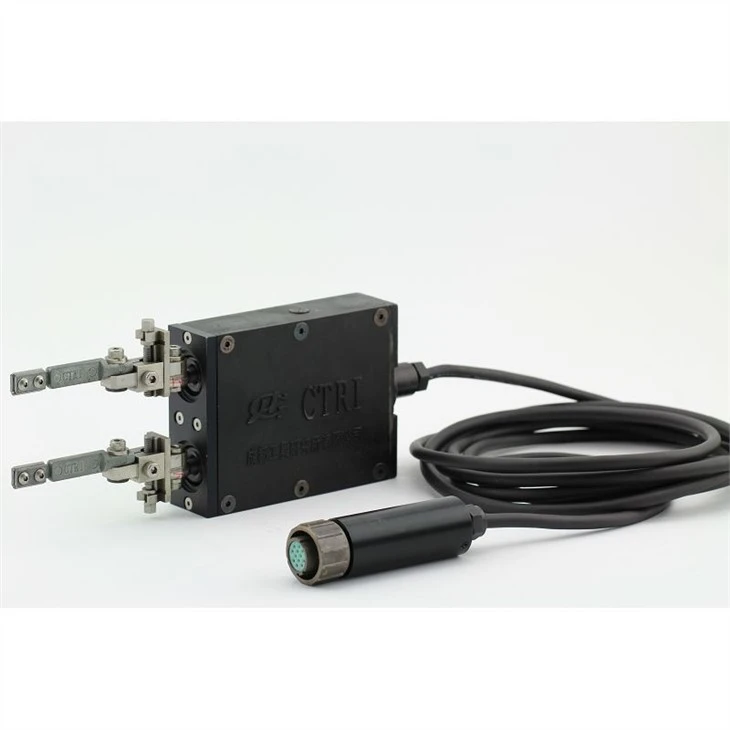

Głowica pomiarowa

image009_

Podstawowa konfiguracja

Liczba i rodzaje czujników	2× SZCZELINA POWIETRZNA
Skala	400um
Powtarzalna precyzja	Mniejsza lub równa 1um
Przed podróżą	180±20um
Nadmierna podróż	Większy lub równy 500um
Funkcja tłumienia	TAk
Ustawienie mikrometryczne	Zjeżdżalnia jaskółczy ogon
Kontakt pomiarowy	Diament
Pomiar powierzchni gładkiej / przerywanej	Opcjonalny
Siła pomiaru	0.9N
Kabel	3m
